挑戰: 維修貨車大梁需要定制孔位匹配的加固鋼板，無CAD圖紙只能靠輔助工具測量貨車大梁的鉚釘孔位置，然后在定制鋼板上用吸鐵搖臂鉆床完成上百個孔位的鉆孔。操作困難、耗時長且不能保證精度

解決方案: Artec Leo, Artec Studio, Geomagic Design X

效果: 有了Artec Leo，只需半小時就可以對貨車大梁完整掃描，獲得所有孔位的精確數據，無需啞光噴霧或標記點。再通過Artec Studio 17以及Geomagic Design X逆向制作出參數化二維圖，導入激光切割機完成鋼板的定制需求。

為什么選擇Artec 3D?

作為100%無線且無需使用筆記本電腦的3D掃描儀，Leo可以在環境復雜的維修工廠進行掃描。對初學者來說操作簡單，觸摸屏可以隨時查看掃描情況，大大提高現場采集效率。關鍵數據采集效率提升數十倍。

繁忙的貨車長龍（來自網絡）

自20世紀初汽車批量生產以來，汽車已成為人們生活中重要的交通工具之一，其中貨車是現代運輸和社會發展不可或缺的一部分。

據統計，截至2022年11月中國有約750萬輛營運貨車，超過2000萬名貨車司機，為全社會提供約四分之三的貨運量和三分之一的周轉量。

但是隨之而來的公路交通事故及其所造成的人員傷亡和經濟損失，經常給人們帶來恐懼。尤其是貨車事故，由于承載大量貨物和視野盲區，一旦發生意外往往造成嚴重的后果。那么預防車輛風險，做好安全防護是避免悲劇的方法。

對貨車結構充分了解的人都清楚，貨車大梁是安全的重中之重，大梁就是我們俗稱的車架，由懸掛裝置的前后橋支撐在車輪上，它的作用是構成整個汽車的支撐結構，幾乎承載了貨車及其載重物的所有重量。比如汽車的發動機、懸掛系統、車身這三大部件都是靠它組成為一個整體，為汽車本身和駕乘人員提供安全保障。

大梁主要由縱梁和橫梁組成，具體分為邊梁式和縱梁式兩種。貨車大梁的材質基本上都是高強度的鋼板，主要以鉚接的方式連接從而組成鋼性結構，這樣才有足夠的強度去承受車輛的負荷以及車輪傳來的沖擊。

一般情況下，大梁是不會變形的，若發生事故、側翻會導致其變形，或長期使用、載重不平衡等也可能會導致其損壞，這就需要到專業維修機構矯正、加固甚至更換。

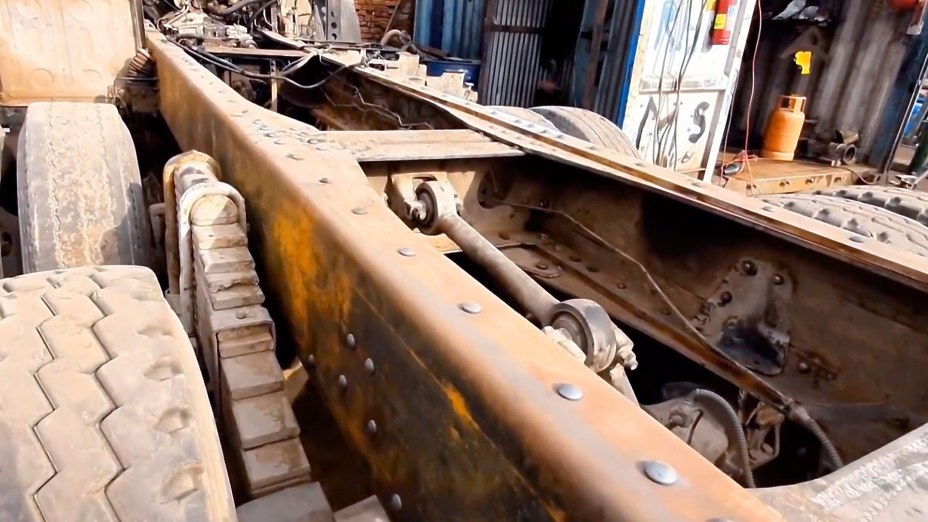

貨車大梁（來自網絡）

余姚九久汽車維修有限公司是一家專業從事機動車維修、配件、車廂制造業務的公司。迄今為止已經維修了超過2100輛貨車，其專業度和維修效果備受客戶好評。

因?yàn)檐?chē)架的縱梁和橫梁基本是通過鉚焊接的方式連接在一起，在九久汽車的修理車間，維修師傅會通過液壓機矯正變形的大梁。由于原貨車大梁往往存在斷裂和金屬疲勞等因素，在矯正完畢后工人師傅會在內外側加裝高強度鋼板來加固大梁來提高安全性。

大梁維修過程需要切割、焊接和以鉚接的方式來放置定制部件，而無論是卡車司機還是九久汽車都沒有這些大梁的原始CAD數據。以往的傳統測量方法是用輔助工具測出原貨車大梁的鉚釘孔位置，然后在定制鋼板上用傳統的吸鐵鉆搖臂鉆床完成上百個孔位的鉆孔。

由于大梁很長且重，孔位數量多，尺寸不一，加固鋼板的尺寸往往達到幾米至十幾米，整個過程操作困難、耗時長且不能保證精度。如果在安裝時遇到孔位不準還需要調整，維修工期難以預測。

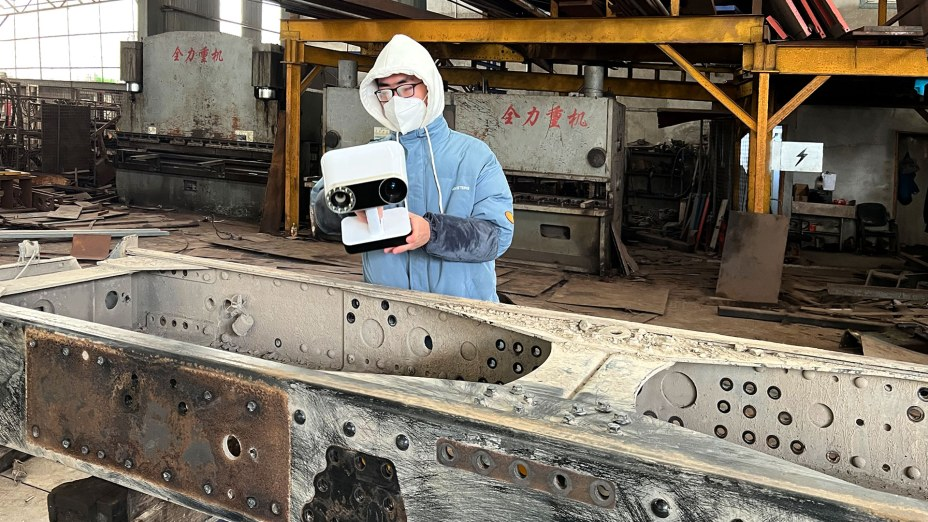

使用Artec Leo掃描貨車大梁（寧波福萊德科技提供）

一次偶然的機會，公司管理層了解到Artec 3D的三維掃描技術。決定嘗試新的方案來獲取維修所需的數據，期待能優化大梁的修理流程。九久汽車聯系到了位于中國寧波市的Artec 3D金牌認證經銷商福萊德三維科技。

鑒于維修現場的實際條件和數據要求，福萊德科技的工程師首先推薦了Artec Leo作為首選解決方案。在維修工廠現場，工程師手持Leo，無需任何準備工作、也無需連接電腦的情況下花費了半個小時就完成了大梁的數據采集。

在掃描過程中工程師通過Artec Leo自帶的觸控屏可以實時查看采集的數據，隨時調整，大大提高工作效率。

完成采集后，工程師把Leo捕獲的原始數據導入Artec Studio 17中處理，生成完整的掃描數據并獲得所有孔位的準確信息。

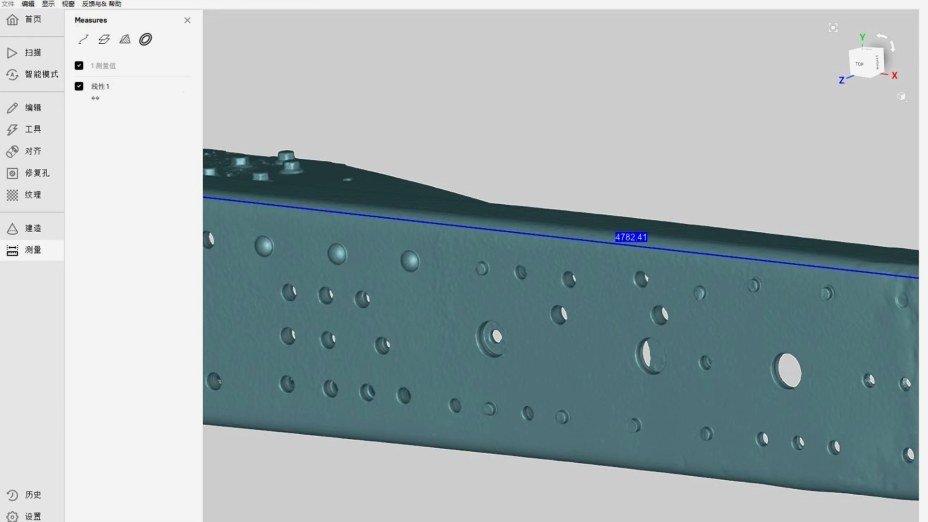

在Artec Studio中處理Leo采集的貨車大梁數據（一）

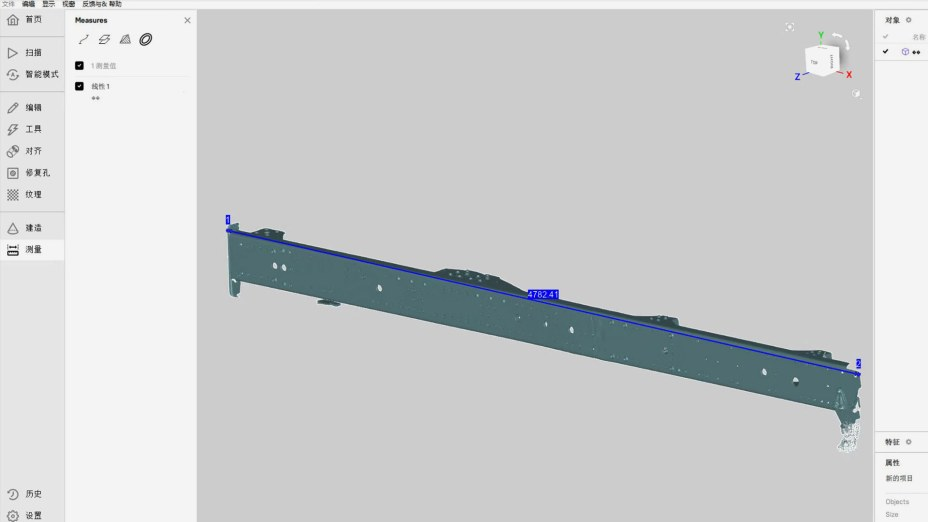

在Artec Studio中處理Leo采集的貨車大梁數據（二）

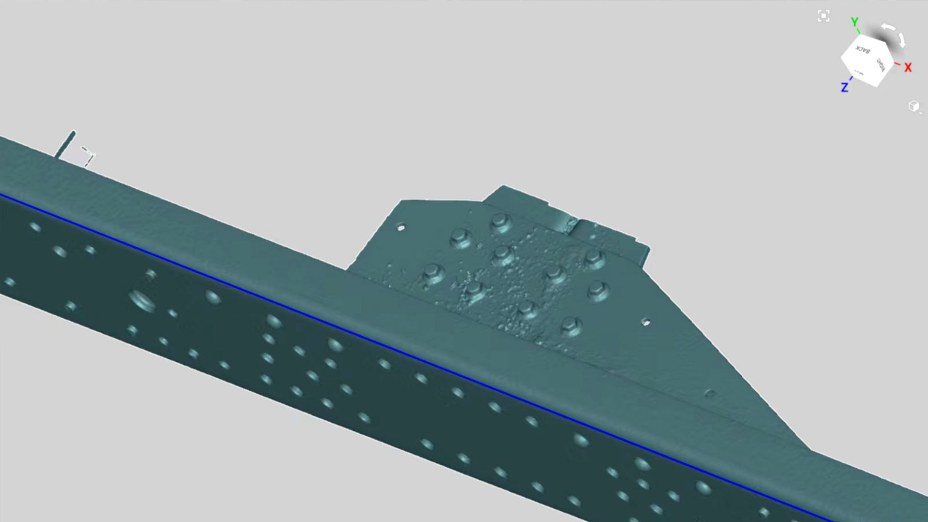

在Artec Studio中處理Leo采集的貨車大梁數據（三）

在Artec Studio中處理完畢后，工程師把大梁的數模導入到Geomagic Design X中進一步逆向建模以得到參數化模型，并在該模型基礎上生成參數化二維圖。

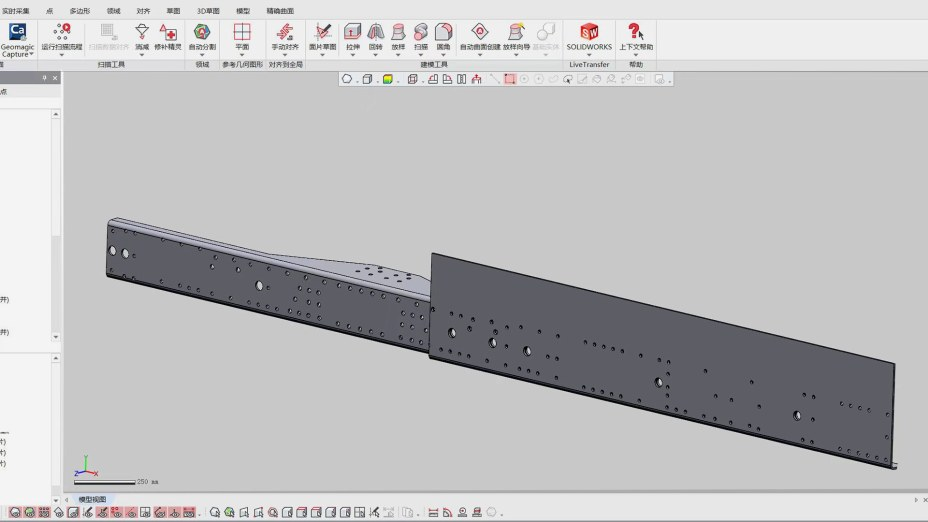

在Geomagic Design X中逆向建模貨車大梁，生成參數化模型

工藝的最后一步是將獲得的參數化二維圖文件導入激光切割機，自動完成對鋼板的所有定制化切孔。

九久汽車在體驗了全部流程后感到十分滿意，新的工藝流程不但減少了人工操作還提高了孔位精度，在鉚接的過程中所有孔位都匹配良好，減少了維修時間和可能的返工成本，為擴大業務提供了前提條件。

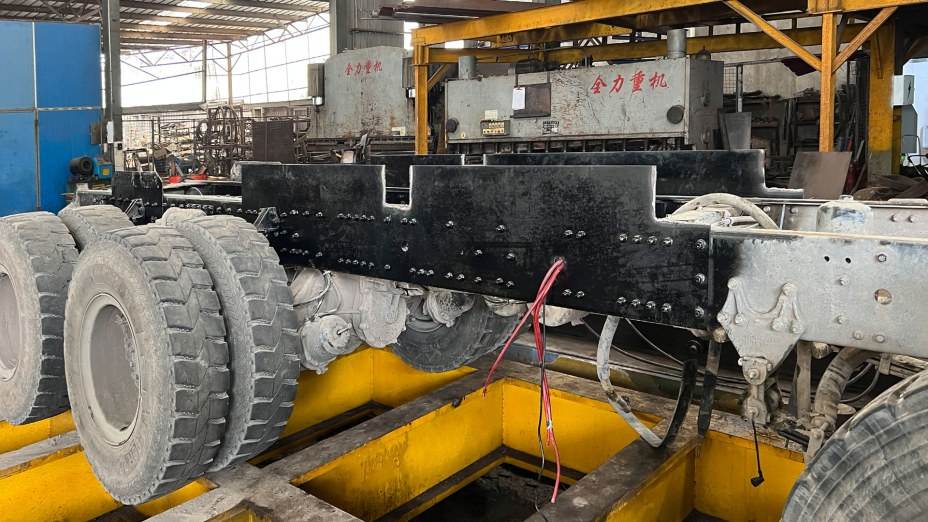

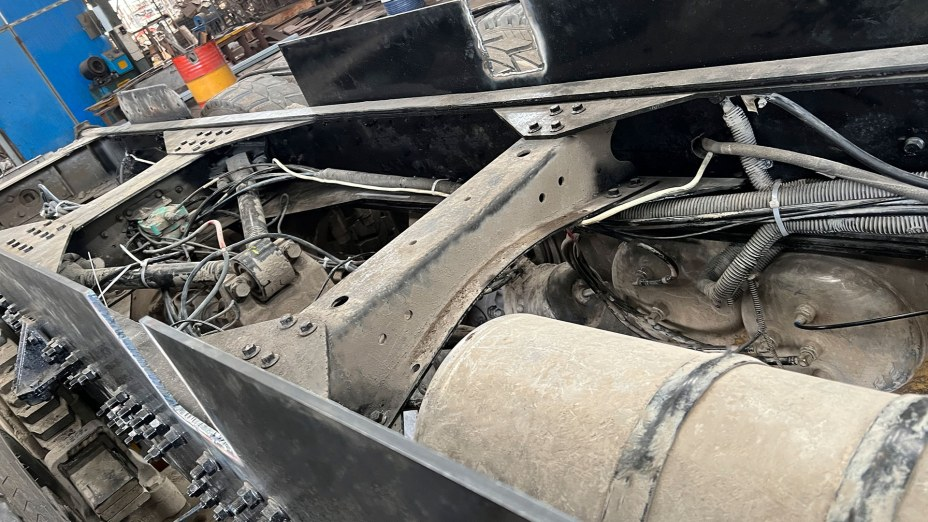

安裝完畢的加固鋼板（外側），圖片由九久汽車提供

安裝完畢的加固鋼板（內側），圖片由九久汽車提供

九久汽車創始人吳富強說：“使用Artec Leo的三維掃描技術后，我們的維修效率有了大幅提高，我們正在更多的應用場景中嘗試新技術來幫助其他相關業務。”，Artec 3D在制造業尤其是逆向工程領域以其完整、易用、高質量的解決方案助力用戶達到期望的目標。
