Artec Eva為甲板傳統制作工藝注入先進3D科技
挑戰：意大利工匠需要找到一種方法，為純人工制造的游艇掃描甲板，并轉換成CAD圖紙，以定制柚木甲板。
解決方案：Artec Eva, Artec Studio
效果：精準掃描60平米的甲板，效率是過去的500%，且資源零浪費。
是否決定定制一艘船或許取決于諸多因素，但最終往往歸結于這艘船本身究竟需要滿足人們哪些獨特需求。幾個世紀來，意大利的造船業始終秉承這樣的傳統，維護當地航海制作工藝的獨特價值。
然而，隨著時間的推移和市場需求的變化，經驗豐富的造船師發現難以與大規模制造商競爭，倒不是說質量問題，而是時間不夠。于是，明智的造船師意識到，為了不讓傳統造船工藝成為一門消失的藝術，方法之一就是擁抱技術，讓他們以傳統工藝精神，對待每處細節，同時借力當今科技帶來的速度和精度。
Orlando Stabile就是這樣一位造船師。
埃太科三維掃描解決方案就是這樣一項科技。

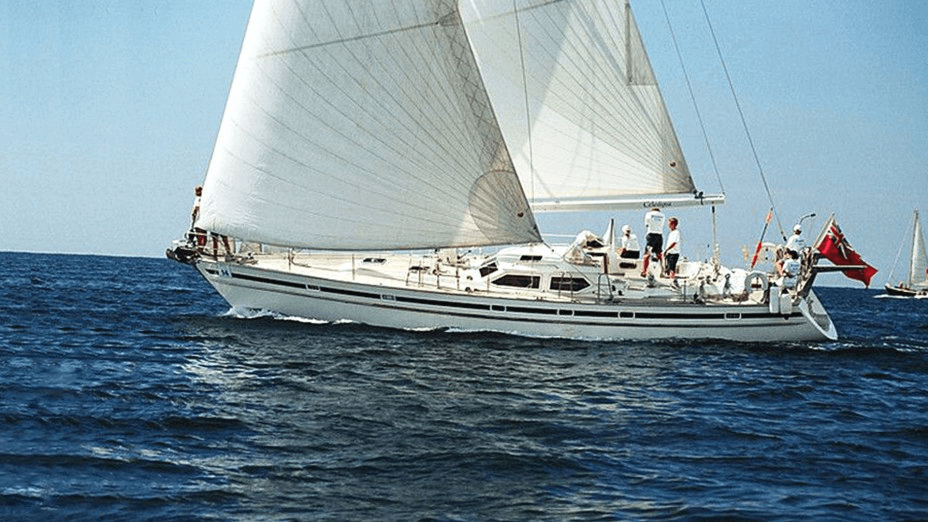

一艘代表意大利造船技藝的游艇Paikea（Orlando Stabile供圖）
Orlando Stabile是Stocks and Precision公司的老板，主要致力于船只、游艇柚木甲板的修復和安裝，被認為是意大利工藝的象征。Stabile不僅是一位才華橫溢的造船師，同時具好奇心和商業頭腦，他制定了一項宏大計劃，以期擊敗競爭對手。這項計劃的核心就是要大幅縮短測量船只甲板尺寸的時間。簡言之，他打算掃描甲板，獲得船只數字形象，從模型中算出周長，并轉換成CAD圖紙，將柚木板置于圖紙周長內，使之匹配船只的弧度和復雜外形。
勇于創新的Orlando Stabile正在工作（Orlando Stabile供圖）
Stabile使用的柚木十分昂貴，每平米價格可高達300歐元。這種木材不僅外觀華麗，光澤獨特，而且還經久耐用，防潮防腐，不易變形，非常符合追求的意大利作風。所以，因測量失誤或返工而造成的材料浪費，都應堅決杜絕。
全力以赴找對工具
Stabile一直努力搜尋落實計劃的解決方案和各類建議，他找到了來自埃太科大使ShareMind的Pietro Meloni，他是對三維掃描富熱情和遠見的專家。Meloni對這一應用場景頗感興趣，從技術和商業角度介紹了造船師正在考慮的Artec Eva，這是一款多功能輕便型三維掃描儀。
多年來，Eva始終是三維掃描市場的明星產品，能快速、精準、出色地完成紋理掃描。這款手持式三維掃描儀基于創新型結構光技術，能在一瞬間準確測量物體尺寸。Artec Eva 3D分辨率高達0.2毫米，對于需要清晰度和細節度的大規模項目而言，是好的選擇。
Stabile對于這筆投入依然猶豫不決。但盡管受到預算限制，也找不到類似項目的先例，造船師仍然不放棄希望。就在Stabile得知埃太科產品后不久，他就獲得了一臺Eva，并請Meloni操作演示如何實現預期效果。這位ShareMind的專家毫無保留地為他提供了指導和幫助，造船師很快就能獨立工作了。

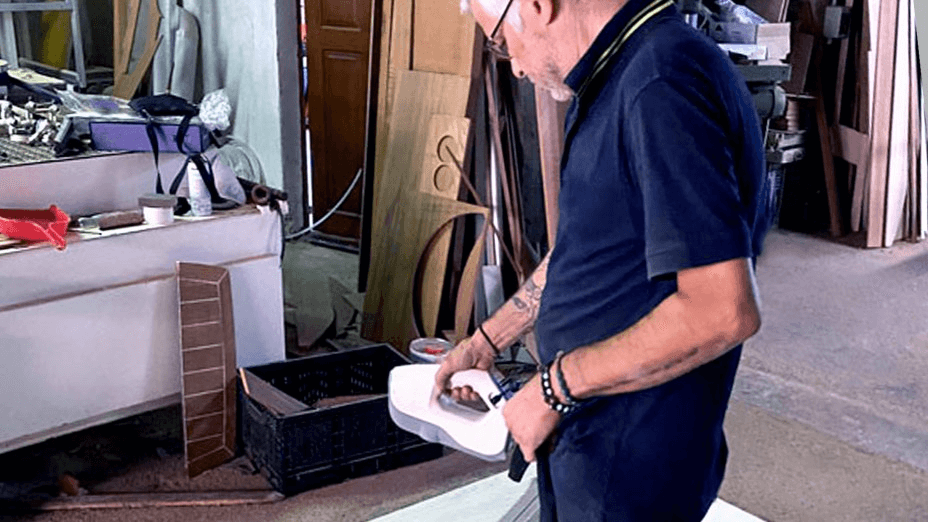

Artec Eva正在精準采集數據 （Orlando Stabile供圖）
Meloni認為，盡管這塊地板幾何單調，但卻對精準掃描大有幫助。他建議掃描4-5平米的面積，然后在Artec Studio軟件中進行整體配準、融合、貼圖。最終的融合模型會和其他掃描對齊，“拼”完整張圖。Stabile聽取了他的建議，最終僅依靠一臺Eva和筆記本電腦，完成了大面積掃描和數據處理，資源消耗少。

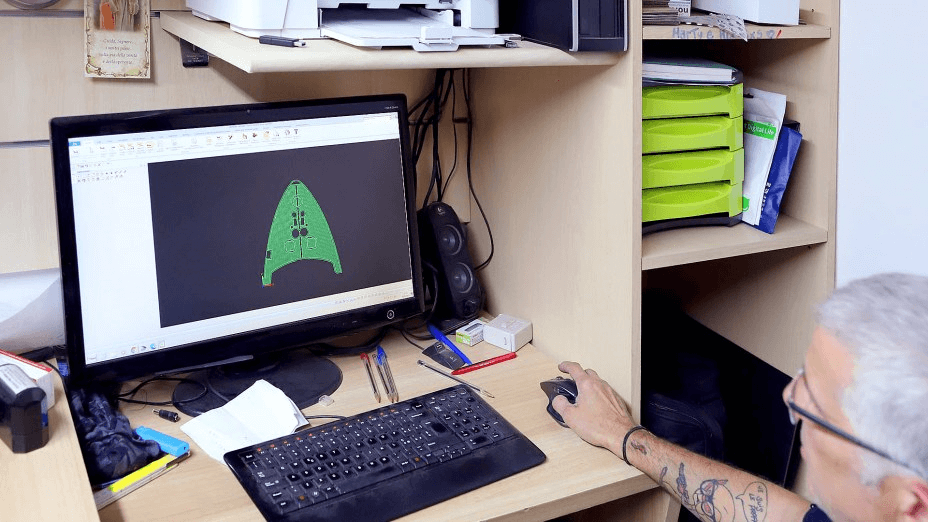

處理數據并轉換成CAD圖紙（Orlando Stabile供圖）
Meloni解釋道：“一旦掃描表面變大，我們就得想法設法找到合適的形位公差，和一些便于處理大量數據的技巧。目前為止，Stabile先生通過這些方式，順利掃描了大型船體甲板，約50米長。”

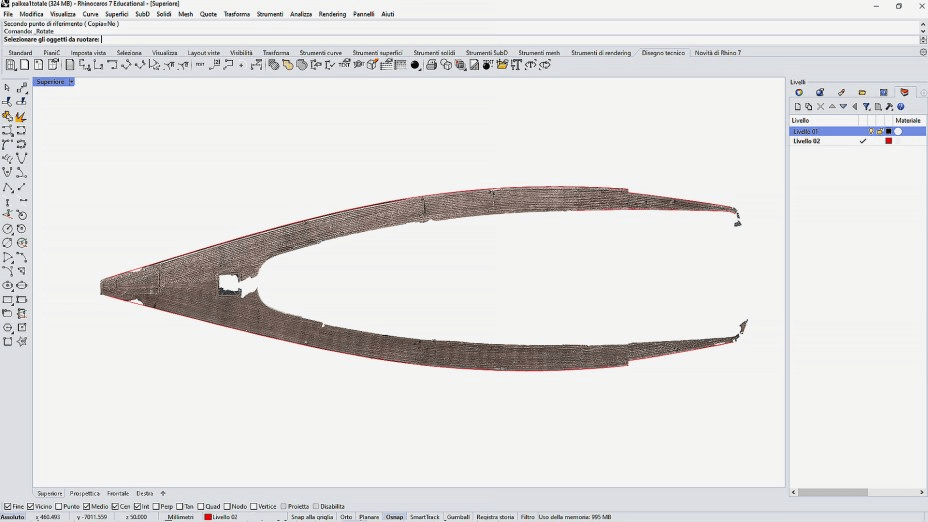

逐步完成游艇數字化（Orlando Stabile供圖）
Paikea是造船師掃描的第一艘游艇，但只需簡單增加一些參考點，他就能為整塊甲板完成數字化工作，且精度達毫米級。一項困難就是掃描必須在意大利的烈日下完成，不過，借助窗簾調整掃描區的光照度，即可解決這一難題。
成本更低，測量更準，瞬間搞定！
和傳統直接的操作方法相比，這一次，造船師感到十分驚艷。以往，為了獲得精準測量，他不得不用木制模板。柚木板必須先在工作室里完成預處理，然后再安裝至甲板上。現在，有了Eva，Stabile捕獲的掃描數據可以直接迅速轉換成CAD模型，在工作室通過數控加工方式把板條固定于膠合板上。

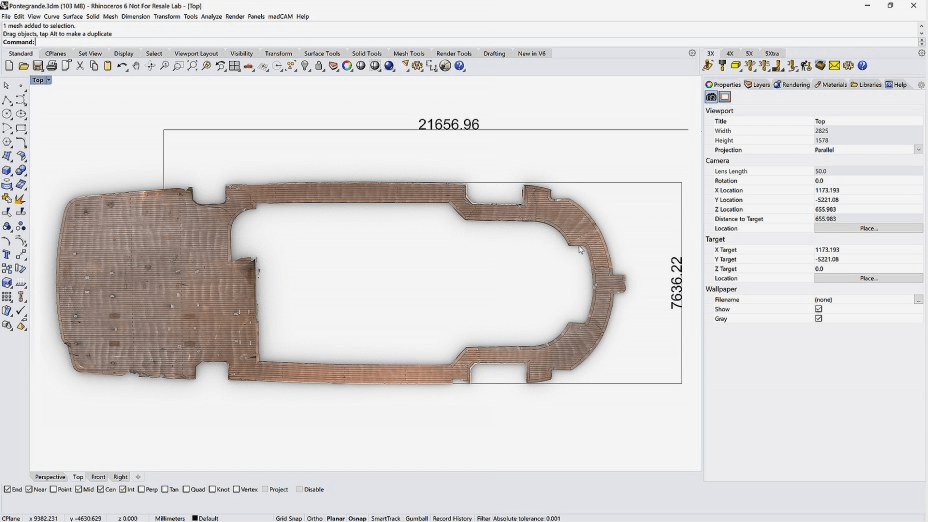

捕獲的Paikea部分甲板（Orlando Stabile供圖）
現在，船上的不同部件可以進行預處理，可以簡化復雜流程，減少船上組裝的時間。據Stabile表示，目前整項工作可以縮短70-80%的時間，過去在一艘船上耗費的時間，現在可以搞定4-5艘船。
Stabile說道：“同樣的工作，所用時間減少，直接帶來了更高的利潤，也能讓我們接到更多訂單，這只是一部分優勢。此外，周期縮短后，我們在價格上的優勢也越發明顯，質量上的提升也能讓我們有底氣接下一些挑剔的客戶。“
造船大師和他的杰作！（Orlando Stabile供圖）
全新技術
無論哪個行業，投資回報率掌握著企業的命脈，回報來得越早，那么企業發展、新增客戶、利潤提升都指日可待。Stabile這次嘗試Artec Eva成功，他起初考慮增購一臺Eva，但很快就開始考慮進一步布局公司的三維掃描實力，添置無線掃描儀Artec Leo。這位造船師還有另一項宏偉目標——接管薩勒諾港標志性船只Astra的維護工作。
Stabile說道：“這艘船當初由縫紉機之王Singer先生購買，1928年下水，目前依然頗為壯觀，流露出帆船設計中那股令人淡淡憂傷的優雅感。”

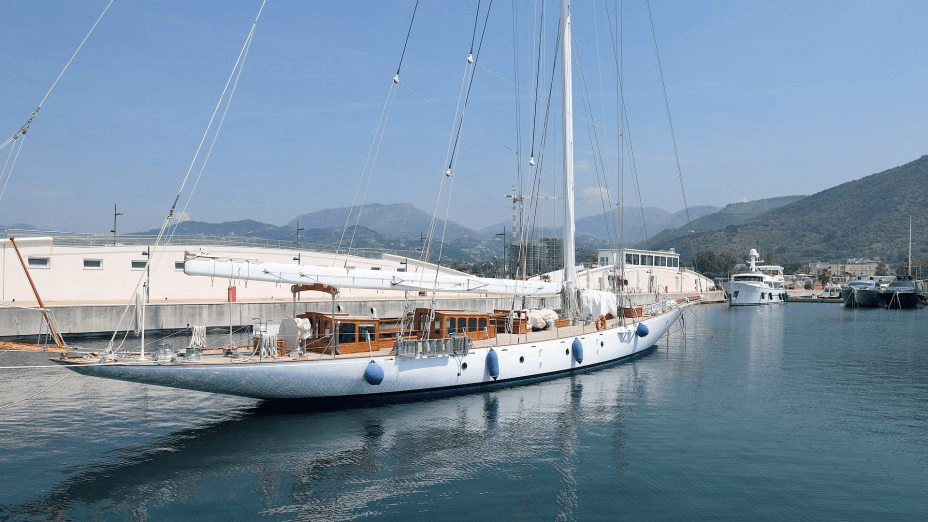

待修復的標志性游艇Astra（Orlando Stabile供圖）
無論接下來制作或修復哪艘游艇，憑借造船師的精湛技術和熱情，它都會成為一件藝術作品，在三維掃描技術的加持下，用速度和精度呈現于世。
